FG-220 DDL
Wycinarka laserowa 3D z laserem DDL do obróbki długich rur i elementów konstrukcyjnych FG-220 DDL
| Maks. długość detalu (ładowanego) | ：8150 mm (320,87 cala) (opcja: 6250 mm (246,06 cala), 12 350 mm (486,22 cala)) |
| Maks. długość detalu (odbieranego) | ： 8000 mm (314,96 cala) (opcja: 6100 mm (240,16 cala), 12 200 mm (480,31 cala)) |
| Maks. średnica materiału |
： rura okrągła Φ220 mm (Φ8,66 cala) |

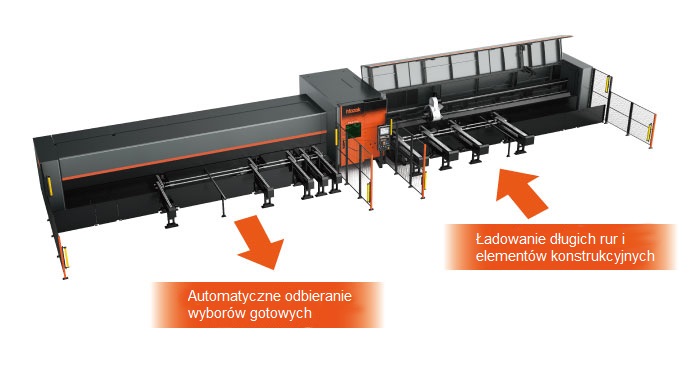

- Wystarczy umieścić materiał w stacji załadowczej, a przenoszenie materiału, cięcie laserowe 3D i odbieranie gotowych detali odbywa się w pełni automatycznie.
- Wszystkie procesy cięcia, od wycinania 3D po gwintowanie, można wykonać na jednej maszynie, jeśli tylko zostanie wyposażona w opcjonalny moduł do gwintowania [maks. M12 (1/2 UNC i UNF)]
- Laser DDL charakteryzuje się mniejszą długością fali niż laser CO2, co czyni go dobrym rozwiązaniem do szybkiego cięcia stali miękkiej z użyciem azotu jako gazu pomocniczego. FG-220 DDL podnosi wydajność cięcia rur oraz innych elementów konstrukcyjnych o średniej grubości.
- Dzięki funkcji automatycznego centrowania i zaciskania materiału maszyna FG-220 DDL jest w stanie samoczynnie centrować i zaciskać materiały o różnych kształtach, np. okrągłe, kwadratowe i prostokątne
- Po zatrzymaniu pracy automatycznej spowodowanym niepowodzeniem w procesie cięcia funkcja szybkiego restartu programu zapamiętuje pozycję i umożliwia restart maszyny od punktu zatrzymania
- Wygodna obsługa maszyny FG-220 DDL — od programowania CNC aż po cięcie
Specyfikacja techniczna
| Laser 4,0 kW | Wartości | |
|---|---|---|
| Maksymalne wymiary obróbki | Rura o profilu okrągłym | Ф20 do Ф 220 |
| Rura o profilu kwadratowym | 20 x 20 do 152,4 x 152,4 | |
| Ceownik/kątownik | 20 x 20 do 152,4 x 152,4 | |
| Dwuteownik/kątownik | 20 x 20 do 152,4 x 152,4 | |
| Minimalna długość obrabianego elementu | Ponowne zaciśnięcie | 0 |
| Wyłączenie odcinania | 325 mm | |
| Wysokość środka uchwytu (mm) | 950 mm | |
| Zakres ruchu osi | Oś V | 2,315 mm |
| Oś Y | 985 mm | |
| Oś Z | 400 mm | |
| Oś A | +/-99999.999° | |
| Oś B | +-135° | |
| Oś C | +-99999.999° | |
| Maksymalna prędkość przesuwu osi | Oś X/U/V | 100 m/min |
| Oś Y | 36 m/min | |
| Oś Z | 30 m/min | |
| Oś A | 9,600 °/min | |
| Oś B | 9,600 °/min | |
| Oś C | 20,000 °/min | |
| Specyfikacja maszyny | Układ napędowy osi | X / U / V mechanizm zębatkowy, Y / Z śruba toczna |
| Dokładność pozycjonowania (mm) | +-0.05 / 500mm | |
| Powtarzalność | +-0.01 / 500mm | |
| Głowica tnąca | M10 typ głowicy DDL | |
| Urządzenie do profilowania | Czujnik pojemnościowy | |
| Oświetlenie | LED | |
| Sygnalizator rezonatora | Żółty (gotowy do oscylacji lasera), Czerwony (emitowana wiązka lasera) | |
| Sterowanie ciśnieniem gazu pomocniczego z funkcją NC | Gaz wspom. do bezpoś. zaprogramowania, maksymalne ustawienie: 2.5 MPa | |
| Poziom hałasu (dBA) | Max. 80 dBA | |
| RUCH OSI: Oś X (załadowanie) | 7155mm (6m) / 9055mm (8m) / 13255mm (12m) | |
| RUCH OSI: Oś U (rozładowanie) | 3989mm (3m) / 7089mm (6m) / 8989mm (8m) / 13189mm (12m) | |
| Dane techniczne rezonatora laserowego | Typ lasera | Bezpośredni laser diodowy |
| Długość fali | 975nm | |
| Znamionowa moc ciągła | 4 kW | |
| Zakres mocy | 500 do 4000 W | |
| Tryb impulsowy | Obowiązek, częstotliwość | |
| Stabilność mocy | +-2.0% | |
| Gaz laserowy | 3 (tlen, powietrze, gaz wspomagający) | |
| Dane techniczne elementów sterowania | Nazwa | Mazak FX (30i-L5) |
| CPU (procesor) | 64 bit | |
| Sposób wprowadzania | Wprowadzanie za pomocą klawiszy MDI lub wprowadzanie danych z USB | |
| Monitor | 15" kolorowy wyświetlacz LCD | |
| Metoda sterowania | Półzamknięta pętla | |
| Pojemność pamięci | 8MB | |
| Pojemność pamięci programów | 1000 programów | |
| Metoda programowania | Metoda EIA / ISO | |
| Numer programu | 4-cyfrowy numer identyfikacji programu | |
| Liczba sterowanych osi (sterowanie 14-osiowe) | X, Y, Z, A, B, C1, C2, C3, C4, U, V, Z2, A2, W | |
| Liczba sterowanych osi (sterowanie 18-osiowe) | X, Y, Z, A, A2, U, V, W, B, B2, X, Y, Z, A, U, V, W, B | |
| Minimalna jednostka zadawania | 0.001mm | |
| System serwo | Cyfrowy | |
| Detektor położenia | Enkoder | |
| Interfejs wejściowy | USB | |
